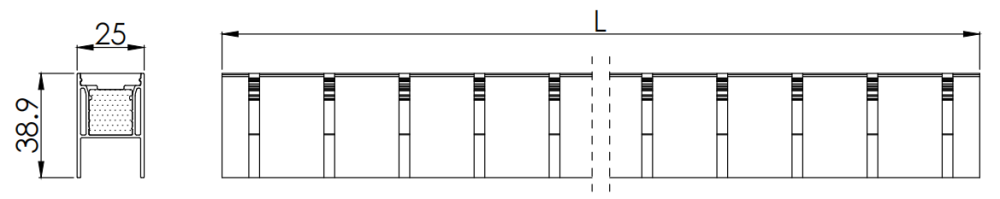

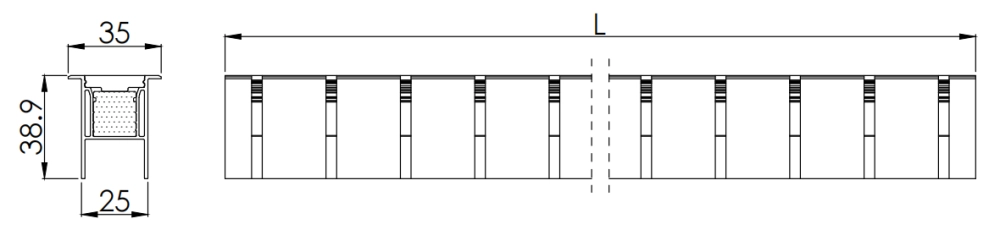

類型 1，型材帶法蘭

2型，型材帶法蘭

筆記：

1.單位：毫米

2.重量：850g/m

物品	單色	RGB	DMX RGB	RGBW	DMX RGBW
電源電壓範圍（Vdc）	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0
典型值。每米功率（W）	12	12	17 號	13.8	13.8
每米功率範圍(W)	10.8~13.2	10.8~13.2	16.2~19.8	10.8~13.2	16.2~19.8
最大限度。單端供電長度(m)	10	10	5	10	5
最大限度。兩端供電長度（m）	15	5	10	15	10
每米LED數量（顆）	80	72	72	72	72
切割單位長度(mm)	25	83.3	83.3	83.3	83.3
每米像素	/	/	12	/	12
積體電路類型	/	/	SM18522	/	SM18522

*給出的數據為25℃下測試的典型值，測量誤差+/-10%。

零件編號	比色參數 CRI				典型值。光通量（流明/米）	典型值。功效（流明/瓦）
零件編號	顏色	價值	取值範圍	CR I	典型值。光通量（流明/米）	典型值。功效（流明/瓦）
單色	白色的	6500K	6000~7000K	>90	303	25
	白色的	5000K	4800~5300K	>90	303	25
	白色的	4000K	3800~4150K	>90	303	25
	白色的	3000K	2950~3150K	>90	第289章	24
	白色的	2700K	2650~2850K	>90	275	23
	紅色的	622.5nm	6000~7000K	/	76	6
	綠色的	525奈米	4800~5300K	/	第232章	20
	藍色的	467.5nm	3800~4150K	/	41	3
RGB	紅色的	622.5nm	620~630nm	/	30	8
	綠色的	525奈米	520~530nm	/	67	17 號
	藍色的	467.5nm	465~475nm	/	12	3
	全部開啟	/	/	/	110	9
DMX RGB	紅色的	622.5nm	620~630nm	/	37	5
	綠色的	525奈米	520~530nm	/	82	11
	藍色的	467.5nm	465~475nm	/	16	2
	全部開啟	/	/	/	135	8
RGBW	紅色的	622.5nm	620~630nm	/	27	8
	綠色的	525奈米	520~530nm	/	59	17 號
	藍色的	467.5nm	465~475nm	/	10	3
	白色的	3000K	2950~3150K	80	90	26
	全部開啟	/	/	/	185	13
DMX RGBW	紅色的	622.5nm	620~630nm	/	37	5
	綠色的	525奈米	520~530nm	/	82	11
	藍色的	467.5nm	465~475nm	/	16	2
	白色的	3000K	2950~3150K	>80	127	17 號
	全部開啟	/	/	/	262	12
