如何避免超長 LED Flex 照明系統專案中的電壓降

LED 柔性條在其電源附近發出明亮的光芒。遠端褪色、變色或閃爍。這種症狀表示電壓下降，隨著運行時間的延長，電壓下降會變得更嚴重。該修復結合了五種方法：24V 電源、較粗的銅線、平行佈線、電力注入和較短的供電段。兩個數字指導每個決定。公式為 V = I x R。其中 V 代表電壓損耗，I 代表電流（單位為安培），R 代表往返導線電阻（單位為歐姆）。其次是20%的供電安全裕度。 NOVANEON 的超長 LED Flex 可應付長時間運行。正確接線仍然至關重要。本指南為任何超長 LED 柔性照明系統專案提供了實用的逐步方法。

重點

·在購買組件前計算電壓降。使用公式 V = I x R。這可以防止佈線尺寸過小。它可以防止暗條。

·對於長時間運行，選擇 24V 而不是 12V 。這使得相同瓦數的電流消耗減半。較低的電流可降低電壓降。

·帶狀部分使用平行接線。每個部分都直接連接到電源。這可以防止菊花鏈電壓損失。

·將長距離跑步分成較短的功率區域。每個區域都有自己的饋線。每個區域的電流較低，可降低電壓降。

·在沿著帶材的多個點處使用動力注入。此方法可提供穩定的功率。它使端到端的亮度保持均勻。

·饋線使用粗銅線。將電源放置在靠近條帶的位置。這些選擇可以減少電壓降。

·確定電源大小時留有 20% 的安全裕度。將設備加載至 80% 容量。這可以防止驅動器過熱。

·安裝後用萬用電表檢查遠端電壓。此讀數確認電壓正確。它可以及早發現接線錯誤。

快速解答：避免 24V 和並聯電源出現電壓下降

使用 24V 代替 12V

在提供相同功率的情況下，24V 系統消耗的電流是 12V 系統的一半。這種關係遵循歐姆定律。電流越低意味著銅跡線上的電阻損耗越低。下表總結了差異。

因此，在電壓降變得明顯之前，24V 燈條可以在更長的連續運行時間內保持一致的亮度。對於超過大約 16 英尺的運行，建議使用 24V，因為它提供更大的靈活性和一致的亮度。 NOVANEON 的超長 LED Flex 系列是專為延長長度而設計的選項。它減少了連接點和電力注入要求。

在多個點送入帶材

電力注入意味著沿著帶材在多個點供電，而不是僅在一端供電。這種方法可以抵消長時間運轉時的電壓降。與同等長度和輸出的 12V 條帶相比，24V 條帶所需的​​注入點較少。 24V 系統中的電流較低，在相同距離內產生的電阻所造成的電壓損失要少得多。

安裝人員不應簡單地將鏈帶首尾連接起來。在不發生電壓降的情況下，單一電源的總運作不能超過建議的最大值。動力注入延長了有效運行長度。它使整個裝置的亮度保持均勻。

透過配電縮短運轉時間

配電將長距離劃分為較短的獨立供電區域。每個區域從附近的饋線接收電力。這種方法縮短了電流必須流經帶材銅跡線的距離。更短的距離意味著更低的電阻和更少的電壓損失。

24V 系統比 12V 系統支援更長的區域。這減少了所需注入點的總數。 NOVANEON 的超長 LED Flex 系列支援長距離且輸出穩定。它減少了超長 LED 柔性照明系統所需的注入點數量。適當的電源容量和接線仍然很重要。安裝人員在購買組件之前應計算電壓降。

電壓下降的原因和影響

長銅跡線的電阻

每個 LED 柔性燈條都包含細銅跡線，可沿其長度傳輸電流。這些跡線具有電阻。隨著條帶變長，總電阻也會上升。電流必須透過更多的反對走得更遠。這種反對將電能轉化為熱量，遠端接收較低的電壓。

傳統的 LED 燈帶正面臨這個問題。它們需要頻繁的功率注入點以保持均勻的亮度。 NOVANEON 的超長 LED 柔性產品以不同的方式解決了這個問題。它們最大限度地減少連接點，同時在長時間運行中保持穩定的亮度。

銅跡線電阻取決於材料品質和橫截面積。較厚的銅每米電阻較低。較寬的走線可減少任何給定距離上的電壓損失。然而，即使是好的銅，仍然具有電阻。安裝人員必須遵守最大運行長度，使用更高電壓的電源，從兩端供電，並選擇更粗的饋線。

亮度褪色和色偏

電壓降最明顯的症狀是亮度不均勻。該條在電源附近會發出明亮的光。到了盡頭，光線逐漸變暗。隨著電壓降低，每個 LED 接收的功率也會減少。光輸出成比例下降。

顏色變化伴隨著褪色。當正向電壓變化時，白色 LED 發射器會改變色調。一開始呈現純白色的條帶在末端看起來呈現暖色或黃色。這種不一致會破壞建築照明。色調漸層的立面看起來不專業。

也可能會出現閃爍。當可用電壓接近 LED 驅動器所需的最小值時，輸出會變得不穩定。閃爍可能很微妙，但攝影機和運動感應器可以檢測到它。首先防止電壓下降是唯一可靠的補救措施。

熱量積聚和駕駛員壓力

LED 電路中的電阻功率損耗會產生不必要的熱量。承載大電流的銅跡線迅速升溫。減少電阻損耗可以直接降低熱量產生。高電流路徑中的低電阻組件（例如具有低 RDS(on) 的 MOSFET）可最大限度地減少電壓降和工作熱量。這些組件出現在精心設計的驅動程式中，但安裝條件仍然至關重要。

隨著帶材長度的增加，由於銅跡線和電源線電阻，電壓會穩定下降。這種壓降會對 LED 驅動器帶來壓力。驅動器更努力維持額定電流。額外的努力會縮短產品壽命並提高工作溫度。駕駛員效率很重要。與低效率的線性穩壓器相比，高效能的開關拓撲以熱量形式浪費的能量更少。

熱威脅超長 LED 柔性照明系統。它積聚在條帶和驅動器外殼內。過多的熱量會加速 LED 發射器的退化。隨著時間的推移，它還會損壞焊點和絕緣層。熱系統會過早失效。

預防遵循簡單的規則。請遵守所選電壓的最大剝線長度。使用 24V 系統而不是 12V。從多個點供電。選擇粗銅饋線。這些措施可減少電阻損耗、控制溫度並保護 LED 和驅動器。

計算電壓降和安全運行長度

基本電壓降公式

V = I x R

歐姆定律為每個電壓降計算提供了基礎。此關係表示電壓損失等於電流乘以電阻。對於簡單電路，讀取器將以安培為單位的電流乘以歐姆為單位的導體電阻。結果給出了沿著該導體損失的電壓。這種基本關係擴展到 LED 燈條安裝的更實用的形式。低電壓 LED 系統的業界標準公式為 VD = (2 × L × I × R) / 1000。在此公式中，VD 代表電壓降（以伏特為單位），L 代表單嚮導體長度（以英尺為單位），I 是以安培為單位的電流，R 是以每 1000 英尺歐姆為單位的導體電阻。係數 2 考慮了完整電路中的電源和返回導體。

使用來回電線長度

一個常見的錯誤是將往返距離輸入公式中。此公式已包含返迴路徑的因子 2。如果閱讀器輸入往返距離，計算結果將顯示實際電壓降的兩倍。正確的方法使用 L 的單向距離。電流必須流向負載並返回電源。這個往返使有效阻力加倍。忘記這項細節的安裝人員會高估電壓損失，並可能不必要地增加組件尺寸。其他忽視返迴路徑的人完全低估了損失，並面臨遠端變暗的情況。當 L 代表單向長度時，公式會自動處理此問題。

尋找帶材每米的瓦數

數據表提供了每次計算的起點。讀者應找到所選燈條的每米瓦數規格。此數位驅動LED 燈條瓦數估算和安全運行長度確定。每英尺額定功率為 4 瓦的帶材每英尺長度消耗 4 瓦。將該值乘以總運轉長度即可得出總電力負載。例如，4W/ft 的 50 英尺帶材可產生 200W 的滿載瓦數。然後根據系統電壓計算出電流。 24V 系統上的 200W 負載消耗約 8.3A 電流。計算出的電流直接輸入電壓降公式中。同樣的每米瓦數也決定了能源預算中每公尺的功耗。跳過此步驟的安裝人員無法正確確定電源或饋線的尺寸。

5V、12V 和 24V 下的最大運行長度

電壓決定了在需要注入電力之前帶材可以運行多遠。下表總結了電壓降變得明顯之前建議的最大運行長度。

這些數字假定為典型的帶材負載。每公尺更高的瓦數可以縮短這些距離。較低的瓦數可以稍微延長它們。模式很明確：更高的電壓支援更長的運行時間。在需要額外供電之前，24V 系統的傳輸距離約為 12V 系統的兩倍。這一優勢解釋了為什麼 24V 是超長 LED 柔性照明系統專案的首選。

行業標準提供了額外的指導。 NEC 建議分支電路的最大電壓降為 3%，饋線和分支電路組合的最大電壓降為 5%。對於 12V 低電壓 LED 燈帶系統，3% 的壓降僅相當於 0.36V。這種微小的損失可能會導致可見的變暗。許多專業人士的目標是低於 2% 以獲得一致的亮度。低壓照明的行業標準是將每個燈具保持在變壓器額定輸出電壓的 10% 以內。在 12V 系統上，任何燈具的電壓不應低於 10.8V。

一個有效的例子闡明了這個過程。考慮使用 4W/ft 的 50 英尺 24V 燈條。總負載為200W。電流約為8.3A。假設安裝人員使用每 1000 英尺電阻為 1.98 歐姆的 12 AWG 電線。單向長度為 50 英尺。壓降公式得出 VD = (2 × 50 × 8.3 × 1.98) / 1000。這大約等於 1.64V。電源電壓為24V。遠端接收約22.36V。這個值完全在可接受的範圍內。具有相同負載的 12V 系統將消耗 16.6A 電流並損失兩倍的電壓。 24V系統顯然表現較好。

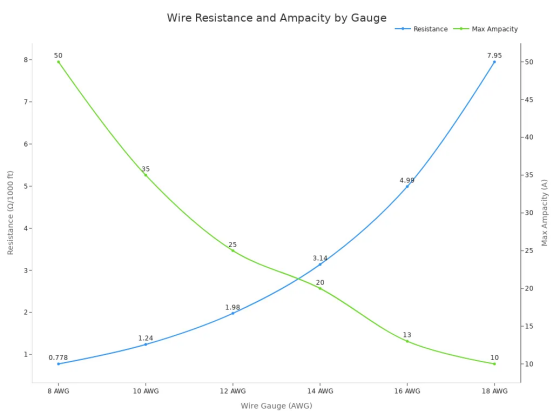

下圖顯示了電線電阻和最大載流量如何隨線規變化。安裝人員使用此數據來選擇可最大限度減少電壓降的饋線。

較粗的電線提供較低的電阻和較高的電流容量。 12 AWG 電線可承載 25A 電流，每 1000 英尺的電阻為 1.98 歐姆。 18 AWG 電線僅承載 10A 電流，每 1000 英尺電阻為 7.95 歐姆。差異是巨大的。安裝人員應始終將線規與計算出的負載和單向距離相符。降低電壓降的方法有五種：使用更大的電纜截面、減少電纜長度、將電源分佈在靠近負載的位置、增加適當的功率注入點、根據實際負載和電壓降要求設計配電。

計算 LED 燈帶功率以調整電源尺寸

估算 LED 燈帶總功率

確定電源尺寸從一個數字開始：安裝中每個電源條所需的總瓦數。讀取器將條帶每米的瓦數乘以其總長度。額定功率為 10 W/m 的 4 公尺長條帶消耗 40 瓦。此數字代表單次運行的滿載瓦數。

多次運行需要不同的方法。安裝人員單獨計算每個條帶的瓦數，然後將所有值相加以獲得條帶總瓦數。額定功率為 9.6 W/m 的四條獨立的 5 公尺長帶材每條可產生 48 瓦的功率。組合負載達到192瓦。此總燈條功率驅動有關 LED 驅動器和接線的每個後續決策。

一個常見的問題是，一個電源可以運行多少個 LED 燈帶。答案完全取決於這個總數。帶材總瓦數必須低於所選設備的安全容量。電壓匹配同樣重要。所有條帶必須與驅動器共享相同的電壓。在一個電源上混合使用 12V 和 24V 電源條會損壞組件。

該計算還回答了電源可以並行處理多少 LED 燈帶。每個條帶直接連接到驅動器輸出。安裝人員從不將菊花鏈帶端對端地連接起來。這種並聯佈置使所有運作中的電流消耗保持平衡。

應用 20% 的安全裕度

電源絕不能連續以其最大額定值運作。業界標準 80% 規則使帶材總功率保持在或低於設備額定輸出的 80%。這種做法提供了安全緩衝，防止過熱、過早故障和保護電路跳脫。

下表總結了兩種常見的降額標準。

20% 的安全裕度帶來了可衡量的好處。以 70-80% 容量運作的設備產生的熱量少於以 95% 容量運作的設備產生的熱量。隨著時間的推移，熱量會使電子元件退化。因此，尺寸適當的供應可以持續更長時間。效率在接近 80% 負載時也達到峰值，從而最大限度地減少能源浪費。淨空有助於駕駛員管理主電源線的微小電壓波動。穩定的直流電壓支援一致的 LED 顏色並延長發射器的使用壽命。

電源負載不超過容量的 80%。這說明了熱量積聚、效率損失和壽命。高端耗材可能可以處理 90%，但為了安全起見，請堅持 80%。

一個實際的例子闡明了數學原理。 100W 的帶狀負載至少需要 125W 的電源。安裝人員將總功率乘以 1.25，以增加 20% 的安全裕度。快速公式驅動器瓦數 = w/m × 總米數 × 1.25 反映了這種關係。等效表達式為驅動器尺寸 = w/m × 公尺 × 1.25。兩者產生相同的所需電源功率。

前面的四次運行範例說明了完整的過程。總負載為192瓦。除以 0.8 得出 240 瓦。安裝人員選擇額定功率為 240W 或更高的標準裝置，例如 250W 或 300W 型號。所需功率超出原始負載相當大的幅度。

使用 LED 燈條瓦數計算器進行驗證

手動 LED 燈條瓦數計算存在算術錯誤的空間。 LED 燈條瓦數計算器可自動執行此程序並交叉檢查結果。這些工具接受帶材長度、每米瓦數和電源電壓的輸入。它們輸出總負載和建議的電源額定值。

驗證工作流程遵循邏輯順序。首先，使用公式 strip_watts = watts_per_metre × strip_length 計算每個條帶的瓦數。其次，將所有帶材瓦數相加以獲得總負載。第三，使用 safe_watts = PSU_watts × margin_factor 確定電源的安全容量，其中裕度係數通常為 0.8。第四，確認total_strip_watts ≤ safe_watts。

計算器還可以幫助回答給定電源支援多少 LED 燈帶。使用者輸入電源供應器的額定功率和帶材規格。此工具傳回允許的最大總米數。此最大長度計算使用以下公式：米 = (供應寬度 × 0.80) ÷ W/m。結果告訴安裝人員，在超出安全裝載之前，帶材可以延伸多遠。

LED 燈條瓦數貫穿這些計算。它決定了帶材總功率、所需功率和最終驅動器選擇。安裝人員在購買組件之前會使用計算器驗證數學結果，從而發現錯誤。此步驟可節省超長 LED 柔性照明系統專案的時間和金錢。

並行連接超長 LED Flex 照明系統

並聯接線與串聯接線

串聯接線將條帶部分首尾連接。電流流過前面每個部分的細銅跡線。每個接頭都會增加阻力。遠端接收的電壓較小。這種方法會耗盡超長 LED 柔性照明系統的最後幾公尺。

並行佈線改變了架構。每個條帶部分直接連接到電源或配電塊。電流不再流經相鄰部分。電壓在整個運行過程中保持一致。下表比較了兩種有效的平行拓樸。

長走線上的電壓降會降低大型 LED 陣列遠端的亮度。使用星形或網格拓撲而不是菊花鏈可以最大限度地減少這種影響。或者，增加跡線寬度或銅厚度（例如，2 盎司而不是 1 盎司）以降低電阻。

星形接線，也稱為本壘打注入，為每個帶狀部件提供其自己的專用線對，返回單個高功率電源或配電塊。沒有條帶部分透過其銅跡線饋送下一個條帶部分。粗的低電阻電線將電力直接輸送到條帶多個位置的銅焊盤。亮度不再取決於距離。 20 公尺長的條帶可以像 1 公尺長的條帶一樣均勻地發光。

間隔設定電力注入點

電力注入沿著帶材的多個點提供電壓。此間隔取決於系統電壓和每米帶材的瓦數。 12V 燈帶的標準間隔約為 3-5 米，24V 燈帶的標準間隔約為 5-10 米。每米更高的瓦數縮短了注入點之間的安全距離。

NOVANEON 的超長 LED Flex 系列支援長距離且輸出穩定。這減少了所需的注入點的數量。

每個區域使用單獨的饋線

每個區域都有自己的饋線，這是一條從電源延伸到條帶電源墊的粗低電阻電纜。單獨的餵食器具有以下優點：

·更短的低電壓電纜線路

·電壓降較小

·故障查找更容易

·通過每個分離器的電流更低

·控制更靈活

·更容易更換單一零件

·避免整面牆依賴一個電源；單一區域發生故障，其餘區域仍可運作

·每個區域保持電氣隔離，除非設備設計為均流

在較大的安裝中將照明劃分為單獨的電源區域可以提高可靠性、減少電壓降並簡化未來的維護。

饋線簡化了電壓降計算。每個區域處理自己的負載而不是總安裝長度。這使得每條電纜上的電流都較低。

選擇正確的線規和電源位置

將線規與電流和距離相匹配

饋線的選擇取決於兩個變數：計算的電流和電纜距離。安裝人員不應僅根據剝線長度來確定饋線的尺寸。已公佈的 32.8 英尺（10 m）最大連續帶鋼長度是鋼長度限制。它並不代表饋線距離裕度或零電壓降的保證。無論帶材本身有多短，較長的饋電電纜都會增加阻力。

從LED 驅動器或控制器到燈帶連接的完整路徑很重要。對於長達 20 m 的饋線，安裝人員在整個路徑上套用相同的標準。它們將線規與系統的額定電流、連接器配合、導體數量、極性和密封要求相匹配。安全傳輸電流的電線可能仍然無法安裝連接器，或者在室外條件下可能無法正確密封。

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

預防性維護也依賴相同的測量。技術人員檢查沿帶的電壓一致性，特別是對於較長的設定。他們比較供電點和最遠 LED 的讀數。這兩個值之間的顯著差異表示銅跡線或饋線中存在電阻累積。儘早發現這個問題可以防止永久性的亮度損失和色偏。

檢查接頭、連接器和極性

連接鬆動會中斷電流並導致部分間歇性閃爍或變暗。廉價的卡扣式連接器是電氣接觸不穩定的常見原因。技術人員應檢查每個接頭和連接器的密封性和腐蝕。損壞的電線或不良的焊點需要立即更換。

極性錯誤也會導致故障。正極和負極引線顛倒會導致燈條完全無法點亮或導致不穩定的行為。安裝人員在通電前驗證每個連接點的極性。他們還檢查連接器是否與帶材的電壓和電流額定值相符。額定電流較低的連接器可能會過熱並在負載下失效。

升級電源並添加註入點

尺寸過小的電源無法提供穩定的電壓和電流。當設備運作接近或超過其最大容量時，就會出現閃爍、變暗或亮度不均勻的情況。電源只能以額定容量的 70%–80% 運作。功率為 60W 的 24V LED 燈條不應與 60W 驅動器配對。在 100% 負載下運行驅動器會導致過熱。建議使用 20% 的緩衝，因此 75W 的最小負載需要 96W-100W 的設備。

不匹配的調光設備是導致閃爍、嗡嗡聲和驅動器過早故障的主要原因。並非所有可調光 LED 驅動器都適用於所有調光開關。將不可調光驅動器連接到調光器開關通常會導致閃爍、嗡嗡聲、過熱或無聲驅動器故障。安裝人員應在安裝前驗證相容性。

增加功率注入點可以解決長期運轉時的電壓降問題。使用 24V 系統、雙端電源連接或平行接線可提高長距離照明的均勻性和穩定性。每次運行都應保持在建議的長度內，以避免末端變暗。
成功的超長運行取決於五種選擇：24V 電源、並行接線、功率注入、重型銅饋線和 20% 的電源安全裕度。安裝人員在購買組件之前應計算電壓降。他們需要每米帶材的瓦數以及所選電壓的安全運行長度。 NOVANEON 的超長 LED Flex 系列減少了連接點，但適當的供電能力和接線仍然至關重要。

一個簡單的預先安裝清單可以確保項目按計劃進行：

1.測量每米帶材瓦數。

2.計算總負載。

3.劃分功率區域。

4.標記注入點。

5.選擇線規。

6.安裝。

7.驗證遠端電壓。

這些步驟可保護亮度、色彩準確性和驅動器使用壽命。當安裝人員遵守其電氣限制時，超長 LED 柔性照明系統可以可靠地運作。

常問問題

每個超長 LED 安裝都會重複出現一些問題。接下來是簡短、直接的答案。

是什麼導致 LED 柔性燈帶遠端變暗？

帶內的銅跡線承載電流和電阻。較長的走線會產生較高的總電阻。流經此電阻的電流會損失電壓，正如 V = I × R 所預測的那樣。遠端接收的功率較少，因此亮度會減弱，白光會轉變為暖黃色調。

在電壓下降變得明顯之前，24V 燈帶可以運行多遠？

典型的 24V 電源條支援 10-12 公尺的運行距離，無需額外供電。 12V 系統可達約 5 公尺。 5V 燈帶只能管理 1-2 公尺。每米更高的瓦數可以縮短每一個距離。安裝人員應在選擇運行長度之前確認帶材的實際功耗。

安裝人員應該多久增加一次供電點？

12V 燈帶的標準間隔為 3-5 米，24V 燈帶的標準間隔為 5-10 米。條帶每米的瓦數決定了精確的間距。高功率板要求更短的間隔。NOVANEON 的超長 LED Flex 系列延長了這些距離，減少了所需的注入點數量。

什麼線規最適合長距離饋線運行？

安裝人員應將儀表與電流和距離相符。 12 AWG 銅饋線每 1000 英尺承載 25A、1.98 歐姆。 18 AWG 電線每 1000 英尺僅承載 7.95 歐姆電流 10A。較重的規格可減少阻力。使用連接器可接受的最低電阻的電線。

安裝人員如何計算正確的電源尺寸？

帶材總功率等於每米瓦數乘以總長度。將該數字除以 0.8。例如，100W 的帶狀負載需要 125W 的電源。這 20% 的安全裕度可保護驅動器免受熱量積聚和過早故障的影響。

NOVANEON 的超長 LED Flex 是否無需進行壓降分析？

該系列最大限度地減少了連接點，並在長時間運行時保持穩定的輸出。安裝人員仍然正確調整電源和饋線的尺寸。每個項目在安裝開始前都需要計算每米帶材的瓦數和壓降。
