使用這些解決方案阻止超長 LED Flex 燈運作中的電壓降

一位屋主完成了 30 英尺長的 LED 燈條安裝，卻眼睜睜地看著最後 10 英尺發出昏暗的光芒。白色 LED 燈變成暗黃色。許多人感到沮喪，認為產品有缺陷。這種情況並不是LED燈帶本身的故障。這是一種可預測的電氣現象，稱為電壓降，解決問題的關鍵是從一開始就避免電壓降。

LED 燈帶電壓下降的常見症狀包括：

·燈帶末端附近的調光 LED

· 顏色偏移，特別是在 RGB 燈條中（紅色可能占主導地位，而藍色和綠色褪色）· 亮度不均勻，在白色 LED 燈條中尤其明顯

· 負載下閃爍

本文解釋了壓降背後的科學原理，並提供了經過驗證的解決方案，從升級到 24V 系統到策略性電力注入。這些方法可確保任何長度上的亮度均勻，並幫助您避免電壓降成為問題。最後，讀者將有一個明確的行動計劃來永久解決和防止此問題，確保他們的 LED 燈帶完​​美運作。

如何避免電壓下降：關鍵原因解釋

電壓降描述的是沿著 LED 燈帶長度方向的電壓逐漸降低。這種現象的發生是由於銅跡線和電源線的固有電阻。想像一下長花園軟管中的水壓。水在水龍頭處很容易流動，但當到達遠端時壓力會大幅下降。電壓降的原因很簡單：電阻隨著距離的增加而增加，每條電線和銅跡都會增加電路的電阻。

阻力在長跑中的作用

LED 燈條中銅跡線的電阻與其長度成正比。隨著長度的增加，電阻增加，電壓降變得更顯著。這就解釋了為什麼長 LED 燈條通常會在遠端顯示較暗的 LED。當電流流過燈條時，LED 可用的電壓會降低。

下表顯示線規和 PCB 銅厚如何影響電壓損耗。

為什麼 12V 燈條超過 5 公尺就會失效

為什麼 12V 燈條在超過 5 公尺時就會故障，而 24V 燈條的運作時間卻是 5 公尺長？答案就在電流中。對於相同的功率輸出，12V 系統消耗的電流是 24V 系統的兩倍。較高的電流會成比例地增加電壓降。

麻煩的第一個症狀是在遠端變得暗淡。然後白色 LED 會轉變為暖色調或黃色色調。出現這種顏色偏移的原因是不同顏色的 LED 需要不同的正向電壓。當電壓低於藍色或綠色 LED 的閾值時，它們會變暗或關閉，只剩下紅色 LED 占主導地位。這種理解有助於設計人員避免新安裝中的電壓下降。

要理解這些數字，請考慮以下計算：

電壓損耗公式為 V_loss = I × R，其中 I 是電流（以安培為單位），R 為電阻（以歐姆為單位）。
對於 18 AWG 銅線，每米電阻約為 0.021 Ω。對於 10 公尺運行（包括返迴路徑），總電阻約為 0.21 Ω。假設5米LED燈條的電流為1.5A，則電壓損失為1.5A×0.21Ω=0.315V。這個 0.315V 損耗大約相當於 12V 電源的 2.6%，這通常是可以接受的。然而，較長的線路或較細的電線可能會導致電壓損失超過 5%，從而導致遠端明顯變暗。

此計算說明了為什麼了解電壓降的原因有助於設計人員規劃 LED 燈條的長期運作。距離、線規和系統電壓的組合決定了長距離安裝的性能是否一致。

計算 LED 燈條的壓力降

計算電壓降的基本公式很簡單：電壓降 (V) = 電流 (I) × 總電阻 (R)。這種關係顯示兩個主要變數控制著結果。電流代表流經電路的電流，以安培為單位。電阻涵蓋了阻礙流動的所有障礙物，包括帶材的內部銅跡線以及將電源連接到帶材的電源線。

簡單的公式和關鍵變量

有幾個因素影響該方程式的電阻分量。導體尺寸非常重要－較大的橫截面積會降低電阻。材料成分也發揮了作用，銅的電阻比鋁低。運行長度會成比例地增加阻力，溫度也會影響阻力，溫度越高，阻力就會增加。

線規直接影響電阻值。 10 AWG 電線每 1000 英尺提供約 1 歐姆，而 20 AWG 電線每 1000 英尺提供約 10 歐姆，30 AWG 電線每 1000 英尺提供約 100 歐姆。這種指數關係意味著選擇合適的線規對於長期安裝至關重要。減少 10 個規格數會使電導增加約 10 倍。

24V 燈帶的實際範例

考慮一個真實場景，涉及 10 公尺長 24V LED 燈條，每公尺電流為 2 安培。該裝置的總電流達到 20 安培。使用電阻約為每米 0.021 歐姆的 18 AWG 電源線，計算過程如下。對於包括返迴路徑在內的 10 公尺運行，總導線電阻約為 0.21 歐姆。將 20 安培電流乘以該電阻可得到 4.2 伏特的壓降。此損耗佔 24V 電源的 17.5%，大幅降低會導致 LED 燈帶明顯變暗。

此範例說明了為什麼設計人員必須在安裝前計算電壓降。電源和條帶遠端之間的距離直接影響性能。更長的距離需要更粗的電線或更高的系統電壓來補償。

一些線上計算器簡化了這個過程。專用 LED 燈條壓降計算器接受 12V 和 24V 輸入，而通用 DC 計算器則處理 48V 系統。 Bock Lighting 等製造商的專業工具強調，12V 系統會經歷明顯的調光，僅下降 3% (0.36V)。這些資源建議使用較粗的電線、較短的電線和多個功率注入點。

線上工具可讓專業人員輸入電線類型、長度、電壓和負載以確定正確的線規。這些工具簡化了設計過程並減少了計算錯誤。

了解公式有助於設計人員了解每個解決方案的工作原理。無論具體安裝如何，電流、電阻和電壓之間的關係保持不變。

防止 LED 燈帶電壓降的經過驗證的解決方案

三種經過驗證的方法可解決 LED 長運行的挑戰。每種方法都從不同的角度解決底層物理問題，安裝人員可以將它們結合以獲得最大的效率。正確的選擇取決於專案的規模、預算和性能要求。

升級至 24V 或 48V 系統

最直接的解決方案是提高系統電壓。將系統電壓從 12V 增加一倍至 24V，在相同的功率傳輸下電流會減半。由於電壓降的計算公式為 V_drop = I × R，因此將電流減半，電壓降（以絕對伏特為單位）也減半。然而，由於百分比下降是根據較高的 24V 基線計算的，因此電壓下降百分比減少了 75%，而不是 50%。這項顯著改進解釋了為什麼大型離網系統絕大多數選擇 48V 以獲得更高的效率。

對於大多數住宅項目來說，24V 電源線是最佳選擇。它們無需額外供電即可支援長達 10 公尺的距離，覆蓋典型的房間週邊和海灣照明。超過 20 公尺的商業或超長距離受益於 48V 系統。這些更高電壓的選項消除了大面積電壓降的問題，同時又不影響亮度。它們還產生更少的熱量並浪費更少的能源，從而實現更涼爽的運行和更長的使用壽命。傳統低電壓系統在長距離內會出現電壓下降，導致調光器部分出現變化。相較之下，48V 系統允許更長的連續帶材運行，同時保持一致的亮度，減少對多個電源注入點的需求並簡化安裝。這樣可以減少連接、更清潔的安裝以及更均勻的照明輸出。

實現兩端供電

電力注入為已使用 12V 電源板的現有裝置提供了實用的解決方案。該技術涉及從電源到沿條帶的多個點的平行佈線。從兩端供電代表了這種方法的最簡單形式。對於 50 英尺長的帶材，將電源放置在中間並分成左右延伸的兩個 25 英尺長的部分，可以有效地將電流在帶材內傳輸的距離減半。

過程遵循清晰的順序。首先，計算帶材總長度、總功率和系統電壓。使用以下公式確定總電流：總電流 = 總帶功率 ÷ 系統電壓。加入 20% 的安全裕度來選擇電源瓦數。其次，根據電壓決定注入點：12V燈條每5米，24V燈條每7-10米，48V燈條每15-20米。第三，根據注入線上的總電流選擇適當的線規。第四，暴露注入點的銅焊盤和焊線或使用連接器塊。第五，連接正確的極性－極性接反會損壞 LED。第六，所有註入部分使用單一電源。最後，在全亮度下測試安裝 10 分鐘，並驗證遠端電壓至少保持為電源電壓的 95%。

對於 RGB 或 RGBW 燈帶，電源注入器還可補償訊號衰減。 12V燈條每10公尺安裝一個中繼器，以保持30公尺以上的穩定控制。這些電源注入器可再生電源和資料訊號，確保整個運作過程中顏色和亮度的一致性。

恆定電流驅動器提供了優質的替代方案。這些元件會自動調節電壓以保持穩定的電流，從而完全消除調光。它們非常適合長距離裝飾條，即使使用 28 AWG 等細線也是如此。這種方法適合關鍵安裝，在這些安裝中，均勻的亮度比成本更重要。

這些實用的解決方案為安裝人員提供了靈活性。無論是升級到 24V、實施多個功率注入點還是選擇恆定電流驅動器，每種方法都能解決根本原因。關鍵仍然是圍繞帶材的最大運行長度規格規劃安裝並相應地定位電源。

選擇正確的系統：電壓、線規等

為 LED 安裝選擇正確的組件需要注意兩個關鍵因素：系統電壓和導體尺寸。兩者都直接影響電壓降，並決定LED 燈帶在其整個長度上是否均勻運作。正確的選擇可以減少能源浪費、簡化安裝並消除昂貴的改造需求。

為長距離運行選擇正確的線規

線規 (AWG) 直接影響電阻。規格數字越低表示電線越粗，電阻越小。對於超過 10 公尺的線路，安裝人員應選擇至少 18 AWG 電線。跨度為 20 公尺或更長的項目需要 14 AWG 或更厚。規格和電阻之間的關係遵循可預測的模式：導線厚度加倍可以將電壓降減少一半。

下表說明了線規和電壓如何影響最大運行長度。

選擇正確的線規可防止帶材遠端變暗。正確的選擇取決於總電流消耗以及電源與條帶之間的距離。安裝人員在選擇電線之前應計算預期電流。此計算可防止導體尺寸過小而導致電壓損失過大。

比較 12V、24V 和 48V 系統

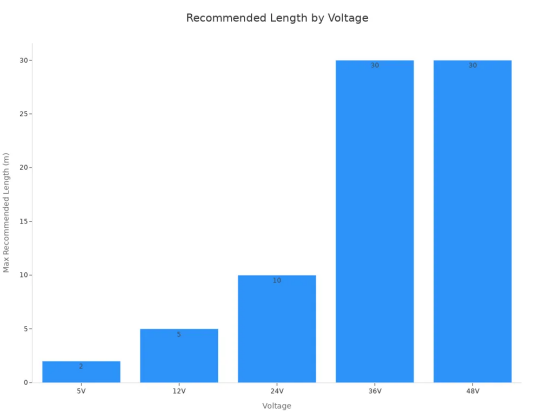

系統電壓決定了在電壓下降變得可見之前 LED 燈帶可以運行多遠。下圖顯示了每個電壓選項的最大建議長度。

對於相同的功率水平，12V 系統消耗的電流大約是 24V 系統的兩倍。這種更高的電流需要更粗的電線、更大的連接器和更多的功率注入點。 24V 選項代表了大多數住宅工作的最佳選擇。它支援長達 10 公尺的運行距離，無需額外的饋送。 48V 系統適合大型專案和長距離安裝，但需要成本更高的相容插枝和電源。

安裝人員在規劃電源佈置之前應始終檢查帶材的最大運行長度規格。這個簡單的步驟可以防止電壓下降問題發生。一般規則是使項目的電壓盡可能低，同時將長距離分成較短的部分，電源位於中間。

這趟旅程從阻力物理學開始，以實用的解決方案結束。這種現像是可解決的工程挑戰，而不是設計缺陷。有兩個要點很突出。對於新安裝，選擇 24V 或 48V LED 燈帶可增加淨空並有助於降低電壓降。對於現有 12V LED 燈條，依戰略間隔注入電力可恢復 LED 效能。了解電壓位準要求有助於避免電壓下降。設計階段的此類規劃可以防止代價高昂的返工和客戶不滿意。簡單的預先計算消除了常見的回調，節省了工時和材料。這兩種策略構成了有效解決方案的核心。這些解決方案可防止 LED 燈條出現問題。借助這些實用的解決方案，超長 LED 運行能夠發出均勻的光芒。

常問問題

12V LED 燈帶的最大建議運行長度是多少？

在電壓降變得可見之前，12V 系統通常支援長達 5 公尺的運行距離。超過這個長度，遠端會明顯變暗。 12V 條帶的較高電流消耗會加速這種損耗。安裝人員應規劃較短的路段或升級至 24V 以實現較長的距離。

線規如何影響電壓降？

較粗的電線可承載更多電流，電阻更小。 AWG 數值越低表示導體越粗。對於超過 10 公尺的線路，18 AWG 電線就足夠了。跨度 20 公尺的項目需要 14 AWG 或更厚。正確的電線選擇可顯著減少電壓損失。

電力注入可以修復現有的安裝嗎？

是的。電力注入將電源的平行電線添加到沿帶的多個點。該技術將電氣路徑分成較短的段。對於 12V 燈條，每 5 公尺注入一次即可恢復亮度。此方法非常適合改造已完成的安裝，而無需更換整個系統。

從長遠來看，人們應該選擇什麼電壓系統？

對於長達 15 公尺的住宅項目，24V LED 燈帶可提供最佳平衡。超過 20 公尺的商業設施受益於 48V 系統。較高的電壓會減少電流消耗，從而最大限度地減少電壓降。電源必須與條帶的額定電壓完全匹配。

電源和帶之間的距離如何影響性能？

電源和燈條遠端之間的距離直接影響亮度。較長的導線會增加電阻，從而增加電壓降。將電源放置在條帶中點附近可使有效距離減半。這種簡單的定位策略提高了整個 LED 安裝的一致性。
